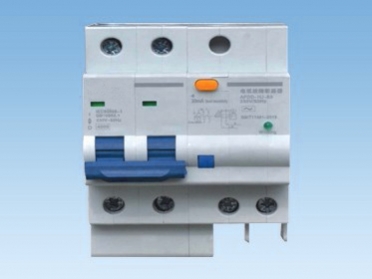

一、產品簡介

AFDD-ZQ-63電弧故障檢測裝置是一種新的用電線路保護裝置，簡稱AFDD（Arc fault detection devices）。其主要功能是檢測和辨別危險的接地電弧故障，并聯電弧故障和串聯電弧故障，并及時驅動使電流斷開的裝置動作避免發生電氣火災。采用嵌入式系統數字電路控制和獨創性的電弧特征識別算法，體積小功能強，實現故障電弧的自動監測和防護，有效地保障低壓配電線路和用戶設備以及人身的安全。

二、領域及用途

AFDD-ZQ-63電弧故障檢測裝置可安裝在輸電系統的配電箱中，也可以安裝在家庭，辦公室，各種大型超市，百貨商場，醫院，飛機場，紡織廠，庫房，油庫，煉油廠，娛樂場所，酒店，石油運輸管道等各個控制點等場合，凡是有用電的地方都可以安裝使用該裝置，廣泛用于電氣防火。

三、功能及特點

性能可靠

采用線電流時域典型特征檢測與頻域FFT相結合的故障電弧綜合檢測方法，實現時域和頻域同時定位。

其功能特點具體如下

1.具有自動控制和人工控制功能

2.具有檢測和辨別危險的接地電弧故障，并聯電弧故障和串聯電弧故障的功能

3.具有及時驅動使電流斷開的裝置動作避免發生電氣火災的功能

4.具有檢測過流、短路、過壓等諸多功能

5.具有故障記憶功能，便于故障查詢，分析

6.具有指示燈報警功能

7.具有多個額定電流，電壓功能

8.具有單級額定接通和分?jǐn)喙δ?/span>

9.具有顯示故障結果的功能

10.具有自由脫口功能

11.具有防銹，耐潮濕，電擊防護功能

與分離元件電器構成的系統相比，具有控制與保護自配合的特性，AFDD集控制與保護功能于一體，相當于電弧檢測識別器+斷路器。很好地解決了分立元件間保護與控制特性的匹配問題，使保護與控制特性配合更完美合理。

與短路器，熔斷器相比具有對電弧檢測和保護的特性，以電路器和熔斷器為基礎的常規短路保護機構，只能在短路容量很小電網時，才能滿足設備功能保護，而發生電弧故障時由于電流強度較小，低于目前電力系統特別是低壓配電領域廣泛安裝的過流保護設定值，因此不能對電弧故障進行全面防護。

與傳感器檢測電弧裝置相比具有全面檢測的特性，由于利用傳感器檢測電弧參數時，必須滿足在故障電弧發生的位置，這就給全面檢測供電線路中的故障電弧帶來了不便，而AFDD很好地解決了這點。

與剩余電流保護器（RCD）相比具有實時性，在發生串聯和并聯電弧故障時，故障阻抗降低了負載電流，使得電流低于RCD的脫扣值，導致RCD不能實現迅速脫扣。

四、型號定義

五、主體結構及工作原理

主體：AFDD電弧故障檢測裝置主要由電源模塊，信號調理模塊，脫扣器模塊和通訊接口模塊等組成。

電源模塊：向AFDD電弧故障檢測裝置內的相關器件供電。

信號調理模塊：

通過線電流互感器將主回路中的電流信號通過信號調理模塊，信號調理模塊通過對該信號進行放大，整流，濾波然后送至單片機處理。

AFDD電弧故障檢測裝置中，脫扣器模塊的電磁結構部分采用了新型的節能技術，將開關電磁系統的鐵芯損耗和短路損耗降至最低，最大程度的節約了電能。增加了緩沖裝置以減少電磁系統的額能量沖擊，從而提高了開關的吸合性能，延長了使用壽命。

脫扣器模塊的操作機構能接收來自主控芯片MCU檢測到的故障信號，通過控制觸點切換線圈回路，由電磁機構分?jǐn)嘀麟娐?，故障排除后打開操作按鈕復位。

通訊接口模塊：

通過該模塊可以把電流，電壓，電流相位，電弧信號等數據實時傳送到終端計算機，可以實現遠程監控，下圖就是發生串聯電弧時，MCU將數據信息發給上位機的電流數據信息。數據處理模塊借助自主研發的專用AFDD上位機開發平臺進行數據分析及特征參數提取。建立PC模擬器，在于微處理器通用。

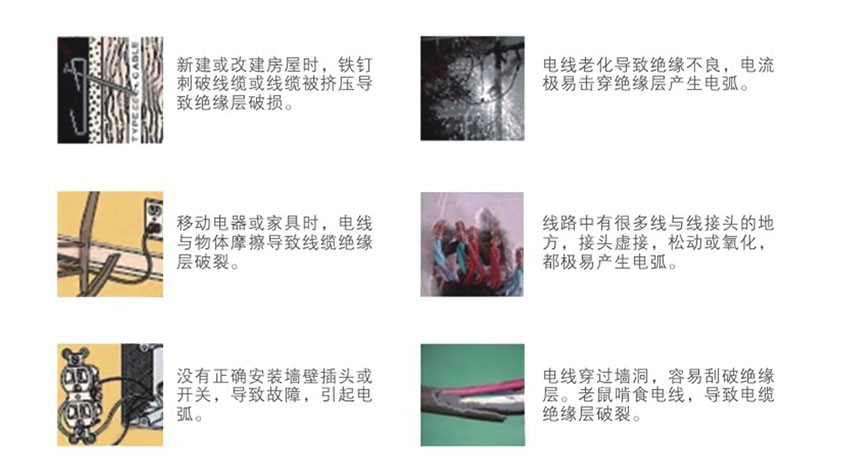

常見電弧故障隱患圖

工作原理：

AFDD電弧故障檢測裝置的主控芯片MCU實時檢測主回路中的電流信號，當檢測到主回路中發生故障電弧時，單片機發出脫扣信號，脫扣電路實時脫扣操作。

過載及其他保護，AFDD電弧故障檢測裝置的主控芯片MCU也會實時檢測主回路中的過載，欠壓，過壓，過流等故障時發出故障信號給脫扣器。將電路斷開，實現保護操作。

六、11大優勢

1.對電磁機構進行技術改進，在材料和工藝上以及電子線路進行處理，避免了以前電磁鐵長時間工作發熱，溫度過高，大大降低了電磁鐵的工作溫度，從而提高了使用壽命。

2.適用于各種類型的負載，穩定性高

3.線路工作電流最高可達63A

4.采用高性能的單片機為系統設計，實現數字化控制

5.專用電磁式脫扣機構，極大提高了過流保護的精度

6.發生電弧故障時，MCU內部進行多重判斷，當所有特征都吻合后，才會進行脫扣動作

7.產品適用范圍廣，住戶，企業，醫院，學校及科研單位

8.一體化，將短路保護，電弧保護結合成一體

9.穩定，不會因抑制負載或EMI負載的屏蔽而影響其他檢查能力

10.多域檢測，時域，頻域

11.安裝方式靈活，導軌式。

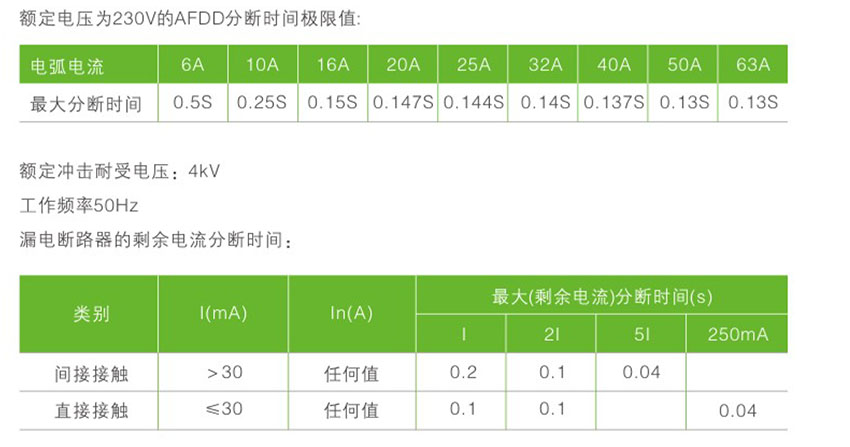

七、特性參數

八、操作說明

按鍵說明：

實驗按鈕，用于檢測AFDD的電弧功能

手柄，用于接通和斷開電弧，將手柄扳到ON位置接通電路，OFF位置斷開電路。

操作說明：

將AFDD的手柄至于OFF位置正確接入電路。

將AFDD的手柄至于ON位置，接通電路

電弧測試，按下測試按鈕AFDD跳閘是為正常，若不正常請更換

將AFDD的手柄至于ON位置，接通電路。

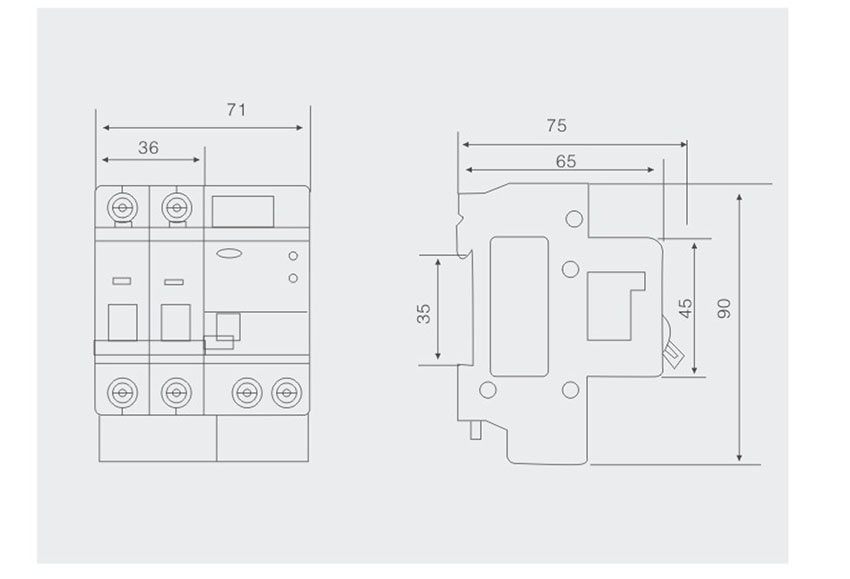

九、安裝方式及外形尺寸

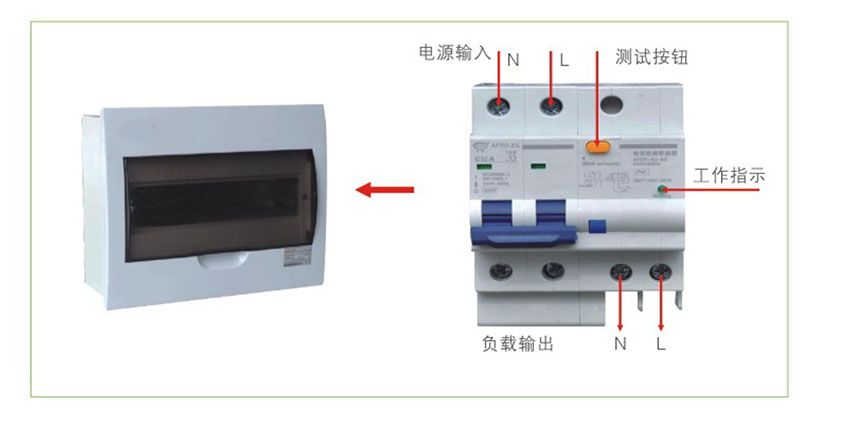

十、基本接線圖

十一、正常工作條件與安裝條件
